カードリーダー各部の名称と機能について、説明します。
上部
![]() |
![]() |
充電ランプ |
充電中は赤ランプが点灯します。 |
![]() |
充電端子 |
充電ケーブルを差し込む場所です。 |
|
![]() |
電源ボタン |
長押しすると、電源ON/OFFができます。 |
|
![]() |
磁気カード用 スリット箇所 |
磁気カードをスライドさせるスリット箇所です。 |
正面部
![]() |
![]() |
Blutooth 接続用ボタン、 接続ランプ |
Bluetooth接続時に長押しすると、接続ができるようになります。 |
![]() |
ディスプレイ |
メッセージが表示されます。通常時は画像のように、 |
|
![]() |
番号キー |
Airペイ ポイントでは利用しません。 |
|
![]() |
キャンセルボタン |
Airペイ ポイントでは利用しません。 |
|
![]() |
戻るボタン |
Airペイ ポイントでは利用しません。 |
|
![]() |
確定ボタン |
Bluetooth接続時に使います。 |
下部
![]() |
![]() |
ICカード 挿入箇所 |
Airペイ ポイントでは利用しません。 |
その他詳細
充電時の状態
充電端子へ電源ケーブルを差し込むと充電ランプが赤く点灯します。
ディスプレイの表示が上図のように変わり、充電が開始されます。
充電されていない状態から2時間ほどで、半分程度まで充電ができます。
※カードリーダーの充電が不十分ですと、正常に動作しない場合がありますので、半分以上の充電を目安にご利用をお願いいたします。

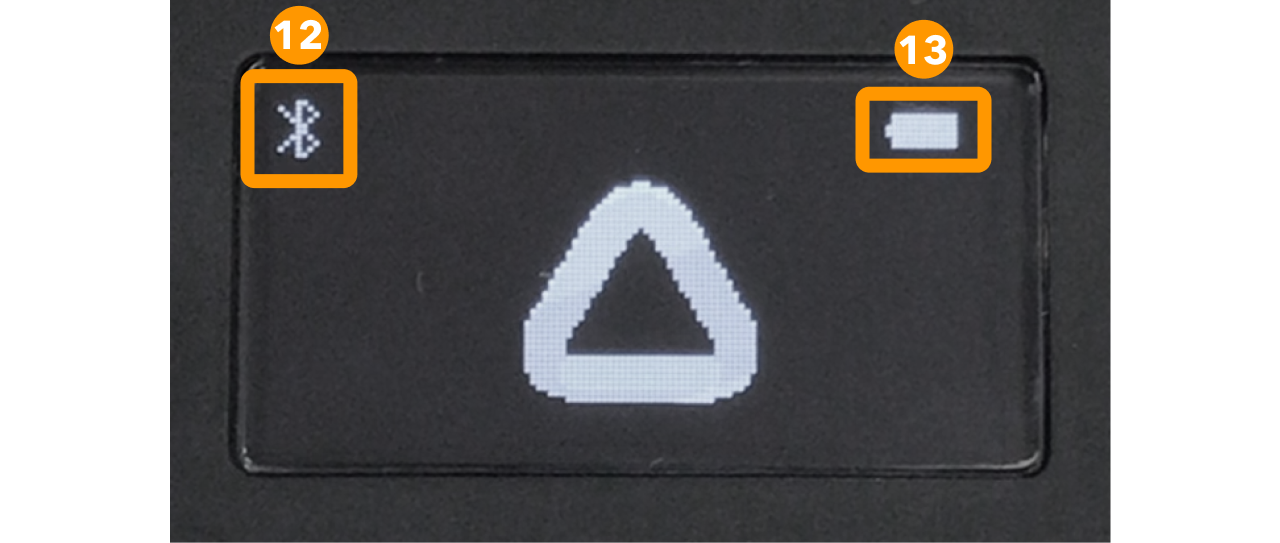

ディスプレイ表示
![]() |
![]() |
Bluetooth アイコン |
Bluetooth利用可能時に表示されます。 |
![]() |
電池 アイコン |
電池の残量表示目安が表示されます。 |
|
ディスプレイ全体 |
各種メッセージはディスプレイ全体に表示され、一時的にBluetoothアイコンや電池アイコンは非表示になります。 |
